【金型の本質】キャビティ・コアと「入れ子」が支える、高品質プラスチック製品の舞台裏

「量産を始めたが、金型のメンテナンスで頻繁に生産が止まってしまう」
「細かな設計変更のたびに、多額の修正費用と長い納期が発生している」

もし、あなたが製品開発の現場でこのような課題に直面しているのなら、
金型の最も基本的な構成要素である「キャビティ」「コア」、
そして運用の鍵を握る「入れ子方式」への理解を深めることが、解決の決定打となります。

製品開発の初期段階では、どうしても完成品の「デザイン」や「機能」に目が向きがちです。
しかし、いざ量産フェーズに入ると、現場を悩ませるのは「安定して作り続ける」という運用面の実情です。

金型を単なる「製品の形をした鉄の塊」と捉えてしまうと、摩耗による精度低下や、
ガス詰まりによる成形不良、さらには突発的な破損によるラインストップといったリスクに翻弄されることになります。
高品質な製品を、低コストで、止まることなく作り続ける。
この「当たり前」を支えているのが、金型の緻密な内部構造なのです。

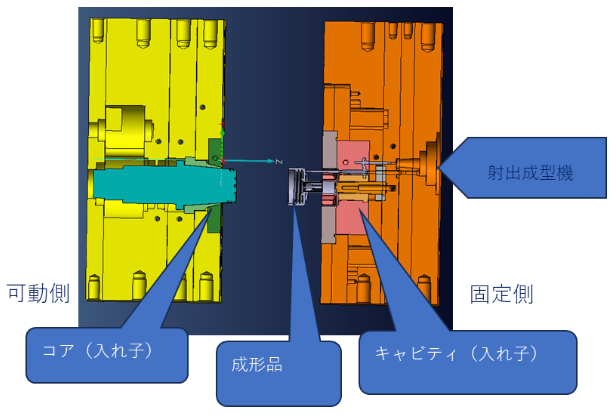

キャビティ（雌型）： 一般的に製品の「表面（見える側）」を形作ります。
　　　　　　　　　 凹形状をしており、製品の顔となる外観品質を決定します。
コア（雄型） ： 製品の「裏面や内部」を形作る凸形状のパーツです。

成形プロセスでは、金型が開く際に製品がキャビティからスムーズに離れ、
コア側に張り付くように「抜きテーパー（傾斜）」が設計されます。
そして完全に開いた後、コアに設置された「突き出しピン（エジェクターピン）」が製品を背後から押し出し、
ようやく1つの部品が完成するのです。

高度な金型設計では、これらを金型本体（母型）から直接削り出すのではなく、
「入れ子」と呼ばれる別部品にして組み込みます。これには、以下の4つの圧倒的なメリットがあります。

【生産性の向上】
分割構造にすることで、パーツの隙間から樹脂のガスを逃がす設計が容易になり、成形不良を劇的に減らせます。
【金型メンテナンスの容易さ】
特定の箇所が摩耗・破損しても、その入れ子パーツを交換するだけで済み、修繕費を最小限に抑えられます。
【設計変更への柔軟な対応】
一部の形状変更であれば、金型全体を作り直すことなく、該当する入れ子を作り替えるだけで迅速に対応可能です。
【高精度な成形】
分割することで加工機の手が届きやすくなり、より複雑で精密な形状を実現できます。

「入れ子方式」を採用することは、初期設計においてわずかな手間に見えるかもしれません。
しかし、長期的な視点で見れば、それは「生産ラインの停止リスクを最小化し、メンテナンスコストを劇的に抑える」ための賢明な投資です。

最適なキャビティ・コアの配置、そして戦略的な入れ子の設計。
これらが組み合わさった時、金型は単なる道具を超え、貴社の量産ビジネスを加速させる最強の資産へと進化します。

私たちは、製品の意匠だけでなく、量産現場での「使い勝手」や「長期的なコスト」を見据えた金型設計を得意としています。

「複雑な形状だが、メンテナンス性を高めたい」
「将来の設計変更を見越した構造にしたい」
「最適なコストバランスを提案してほしい」

そのようなご要望があれば、ぜひ設計段階からご相談ください。
長年の経験と最新の技術を武器に、お客様の製品を成功へ導くパートナーとしてサポートいたします。
