【金型設計の要】ゲート１つで品質が変わる？製品の成否を分ける「樹脂の入り口」の選び方
- ■ その「跡」や「歪み」、ゲート設計で解決できるかもしれません
- ■ 樹脂の「流れ」を支配するゲートの難しさ
- ■ 品質を最大化する「3つの柱」と代表的なゲート方式
- ■ ゲート設計は、生産性と美しさを両立させる「戦略」
- ■ 理想の成形品を実現するために、ぜひご相談ください
プラスチック製品の設計において、形状や材質にこだわるのは当然ですが、
実は「樹脂をどこから、どう入れるか」という金型のゲート設計こそが、製品の命運を握っていることをご存じでしょうか。
■ その「跡」や「歪み」、ゲート設計で解決できるかもしれません
・「製品の目立つ場所にゲートの跡が残ってしまい、外観を損ねている」
・「ウェルドライン（樹脂の合流跡）のせいで強度が足りず、破損が起きる」
・「成形後のゲートカット工程に手間がかかり、生産性が上がらない」
もし一つでも心当たりがあるなら、それはゲートの種類や位置、寸法の選定が最適ではないサインかもしれません。
■ 樹脂の「流れ」を支配するゲートの難しさ
ゲートとは、金型内に溶けたプラスチックを充填するための「入り口」です。
単なる穴だと思われがちですが、ここを通過する際の樹脂のスピードや
圧力、熱の伝わり方が、最終的な製品の品質を決定づけます。
適切なゲート設計には、膨大な経験とノウハウが必要です。
なぜなら、ゲートの選択ミスは、外観不良だけでなく、
寸法精度の狂いや耐久性の低下といった「目に見えない致命的な欠陥」に直結するからです。
■ 品質を最大化する「3つの柱」と代表的なゲート方式
最適なゲートを決定するためには、主に以下の3つの要素を検討する必要があります。

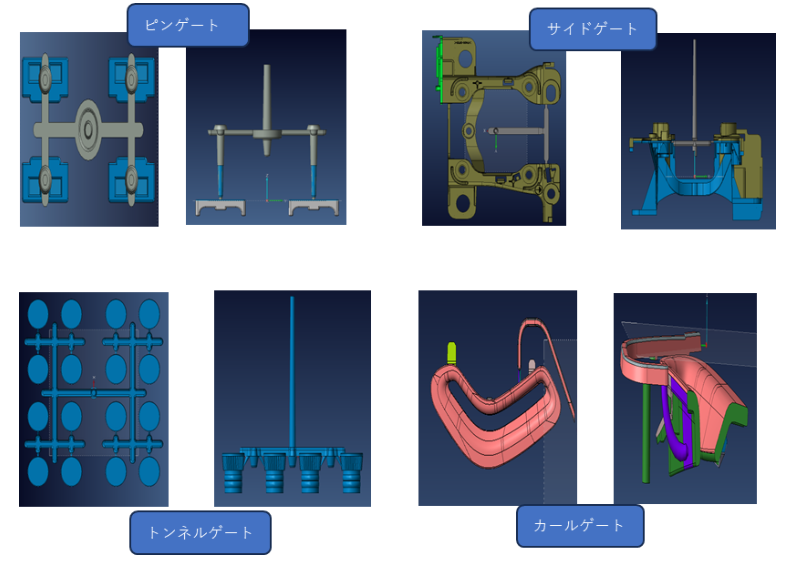

1. ゲートの「形状種類」
製品の用途や求められる外観に応じて選択します。
ピンゲート
断面が円形で小さく、ゲート跡が目立ちにくいのが特徴です。
最も広く使用されるタイプの一つです。
サイドゲート
製品の側面に設ける、最も標準的で汎用性の高い方式です。
トンネルゲート（サブマリンゲート）
金型が開く際に自動的にゲートが切断されるため、後処理の手間を省けます。
カールゲート（バナナゲート）
トンネルゲートの一種ですが、より大きく湾曲した構造で外観面に跡を残しません。
構造は複雑でコストは上がりますが、美観を最優先する場合に有効です。
2. ゲートの「位置」
プラスチックがどこから流れ、どこで合流するかを計算します。特に、強度の弱点となるウェルドラインをどこに逃がすかが設計者の腕の見せ所です。
3. ゲートの「寸法」
厚み、幅、長さのわずかな違いが、充填速度や保圧（圧力の伝わり方）をコントロールします。これが製品の強度や耐久性を左右します。
■ ゲート設計は、生産性と美しさを両立させる「戦略」
適切なゲートを選ぶことは、単に「樹脂を入れる」ことではありません。
それは、「後工程のコストを削り、製品の付加価値を高めるための戦略」です。
自動でカットされるゲートを選べば人件費が浮き、跡が残らないゲートを選べば製品の市場価値が上がります。
経験豊富な設計者によるゲートの最適化は、量産時の歩留まりを劇的に改善し、トータルコストの削減に大きく貢献します。
■ 理想の成形品を実現するために、ぜひご相談ください
ゲート設計は、一度金型を作ってしまうと修正が難しく、コストもかさみます。
だからこそ、設計段階での「正解」の選択が不可欠です。
「外観品質を究極まで高めたい」
「自動化を見据えたゲート方式を提案してほしい」
「樹脂の流れを最適化し、不良率を下げたい」
私たちは、長年の知見に基づき、貴社の製品に最適なゲートプランをご提案します。
金型製作の初期段階から、ぜひ私たちのノウハウをご活用ください。
お問い合わせ・お見積り依頼はこちらから▼
https://micro-f.co.jp/contact.html
樹脂成形の品質を左右する「金型ゲート設計」の重要性
プラスチック製品の設計において、金型ゲート（樹脂の注入部）の設計は、外観美・強度・生産性を決定づける極めて重要なプロセスです。不適切なゲート設計は、目立つゲート跡やウェルドラインによる強度不足、生産効率の低下を招きます。
ゲート設計が解決する製品課題
外観品質の向上: ゲート跡の露出や表面の歪みを最小限に抑えます。
構造強度の確保: 樹脂の合流点（ウェルドライン）を最適化し、破損リスクを回避します。
生産コストの削減: ゲートカット工程の自動化により、人件費とサイクルタイムを短縮します。
代表的なゲート方式とその特徴
製品の用途や予算に合わせ、最適な方式を選定することが不可欠です。
ピンゲート: 跡が小さく、多点ゲートにも対応可能な汎用方式。
サイドゲート: 構造がシンプルで寸法管理がしやすい標準方式。
トンネルゲート: 自動切断が可能で、後工程のコストを削減。
カールゲート（バナナゲート）: 製品裏面から注入し、外観面を無傷に保つ高度な方式。
高精度な成形を実現する3つの要素
ゲート形状: 用途に応じた最適な種類を選択。
配置（位置）: 樹脂の流れを制御し、欠陥を戦略的に配置。
寸法設計: 充填速度と保圧をコントロールし、寸法精度と耐久性を最大化。
最適なゲート設計は、単なる注入経路の確保ではなく、製品の付加価値を高め、トータルコストを最適化するための戦略です。弊社では豊富な経験に基づき、量産効率と最高品質を両立させるゲートソリューションをご提案します。
