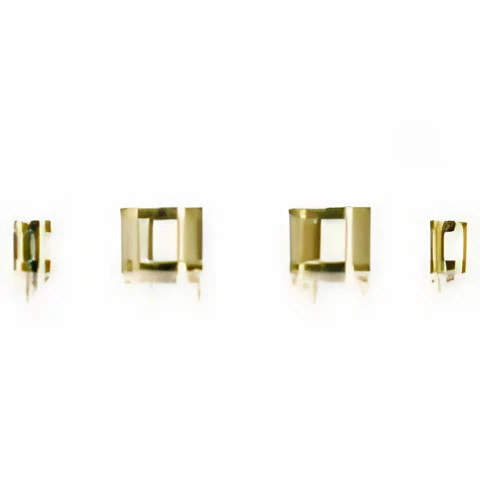

中央溝部形状が四角形になっている、全く新しいタイプのインサートナットです。
従来のアヤ目インサートに比べ強度大幅アップ間違いなし！
切り粉の問題も皆無で品質の向上にも貢献します。
従来のアヤ目インサートに比べ強度大幅アップ間違いなし！
切り粉の問題も皆無で品質の向上にも貢献します。
- 主な圧入方法
- 同時成形
- 材質
- 黄銅（Ｃ３６０４）、アルミ 合金 （受注生産）
■ 特長
・中央溝部形状が四角になっている全く新しいタイプのインサート
・従来のアヤメローレットタイプに比べ強度最大２倍以上
・インサートに方向性が無く生産性、作業性アップ
・搬送時でも切り粉の発生は皆無で製品の品質向上に最適
・RoHS指令対策済み
・従来のアヤメローレットタイプに比べ強度最大２倍以上
・インサートに方向性が無く生産性、作業性アップ
・搬送時でも切り粉の発生は皆無で製品の品質向上に最適
・RoHS指令対策済み
■ 寸法例
|

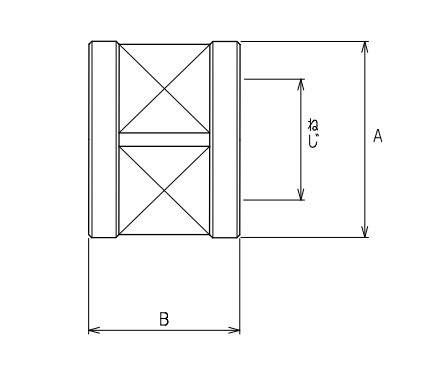

クオリティーロック® 寸法図
|
立体図
|
|
|
- クオリティーロック® 寸法図
- クオリティーロック®寸法図
- 立体図
- クオリティーロック®立体図
※標準品 単位ｍｍ
|
品 番
|
ね じ
|
A
|
B
|
C
|
ローレット段数
|
樹脂下穴径（参考値）
|
|
|
CS3.3ーM2－2.0
|
M2×0.4
|
3.30
|
2.00
|
3.00
|
1
|
φ3.05
|
※
|
|
品 番
|
ね じ
|
A
|
B
|
ねじ下穴径
|
|
|
|
QL-M2-3.0
|
M2×0.4
|
3.20
|
3.00
|
min 1.567
|
max 1.679
|
※
|
|
QL-M2-4.0
|
M2×0.4
|
3.20
|
4.00
|
min 1.567
|
max 1.679
|
※
|
|
QL-M3-3.0
|
M3×0.5
|
5.00
|
3.00
|
min 2.459
|
max 2.599
|
※
|
|
QL-M3-4.0
|
M3×0.5
|
5.00
|
4.00
|
min 2.459
|
max 2.599
|
※
|
|
QL-M3-5.0
|
M3×0.5
|
5.00
|
5.00
|
min 2.459
|
max 2.599
|
※
|
|
QL-M4-4.0
|
M4×0.7
|
6.50
|
4.00
|
min 3.242
|
max 3.422
|
※
|
|
QL-M4-5.0
|
M4×0.7
|
6.50
|
5.00
|
min 3.242
|
max 3.422
|
※
|
■ クオリティロック® 参考強度データ
|
品 番
|
引張強度（N）
|
ジャッキアップトルク(N-m)
|
樹脂材質
|
|
QL-M2-3.0
|
620
|
0.41
|
ABS
|
|
アヤ目M2（全長3.0）
|
520
|
0.29
|
ABS
|
|
QL-M3-3.0
|
1,008
|
1.22
|
ABS
|
|
アヤ目M3（全長3.0）
|
810
|
0.91
|
ABS
|
|
QL-M4-5.0
|
2,010
|
2.61
|
ABS
|
|
アヤ目M4（全長5.0）
|
1,100
|
1.28
|
ABS
|
※上記データは当社実験値であり、強度を保証するものではありません。
1N≒0.098kgf 1N-m≒9.8kgf-cm
1N≒0.098kgf 1N-m≒9.8kgf-cm
■ 注記
・ツバ付き形状のインサートも対応可能です。
・環境問題にて鉛レス材料をご希望の場合は弊社までお問い合わせ下さい。
・ねじの下穴径寸法を参考に金型のピン径の選定を行って下さい。
・相手取り付け物のねじ下穴径は出来ればインサート外径（Ａ寸法）より小さくして下さい。
・インサートをねじで締め付ける時、インサート下穴の底にねじが当たらない様、ねじ長さを選定して下さい。
・本仕様は予告なしに変更する場合があります。
・その他ご不明点等は弊社までお問い合わせ下さい。
・ツバ付き形状のインサートも対応可能です。
・環境問題にて鉛レス材料をご希望の場合は弊社までお問い合わせ下さい。
・ねじの下穴径寸法を参考に金型のピン径の選定を行って下さい。
・相手取り付け物のねじ下穴径は出来ればインサート外径（Ａ寸法）より小さくして下さい。
・インサートをねじで締め付ける時、インサート下穴の底にねじが当たらない様、ねじ長さを選定して下さい。
・本仕様は予告なしに変更する場合があります。
・その他ご不明点等は弊社までお問い合わせ下さい。
