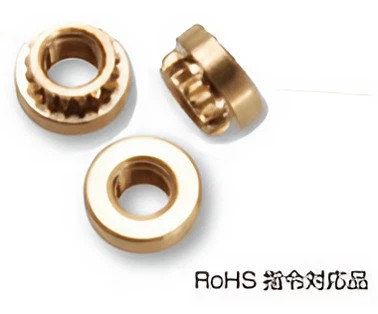

Clinching Broaching Nuts


クリンチングブローチングナット （樹脂用）
RoHS 指令対応品

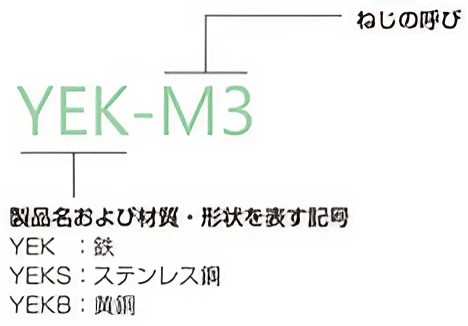

製品名および材質・形状を表す記号

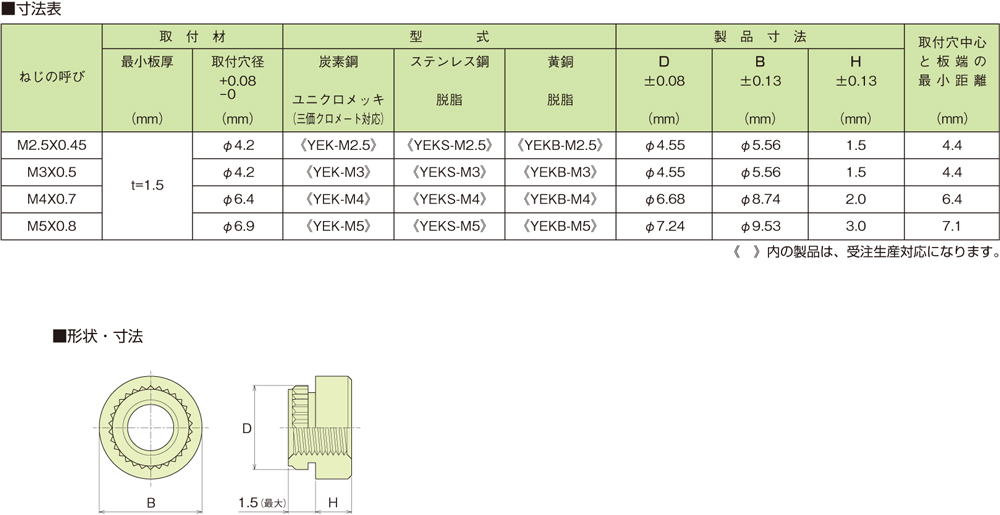

■ クリンチングブローチングナットの仕様

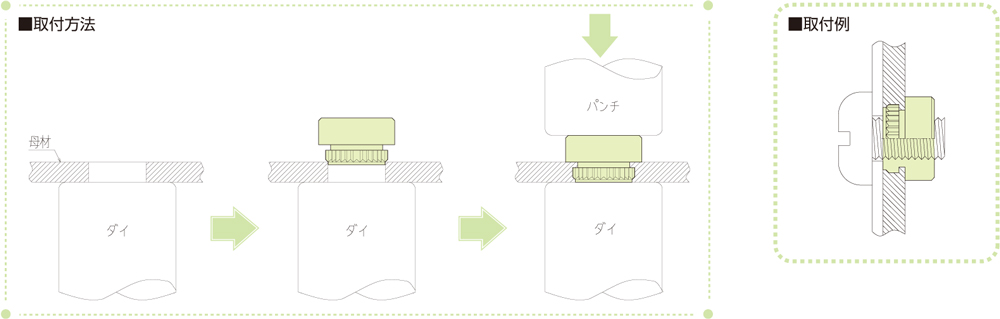

■ 性能基準と取付条件

性能基準
取付案件→		 取付材の板厚
(mm)		 プリント基板
ねじの呼び
↓		 取付圧入力
(N)		 軸方向保持力
(N)		 回転方向保持力
(N・m)
M2.5 t=1.5 1960 441 1.47
M3 1960 441 1.47
M4 2450 441 1.47
M5 2744 588 4.41
上記データは参考値であり、強度を保証するものではありません。
