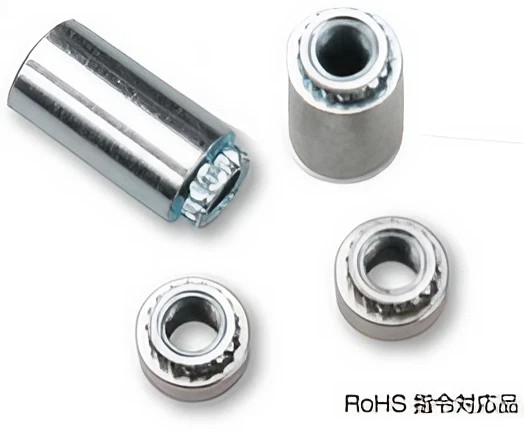

Clinching Broaching Spacer


クリンチングブローチングスペーサー（樹脂及び軟質材用）
RoHS 指令対応品

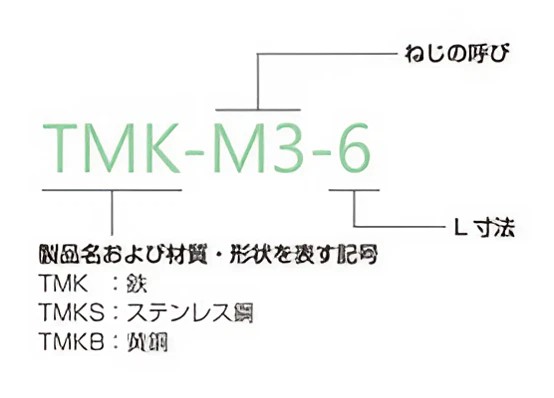

製品名および材質・形状を表す記号

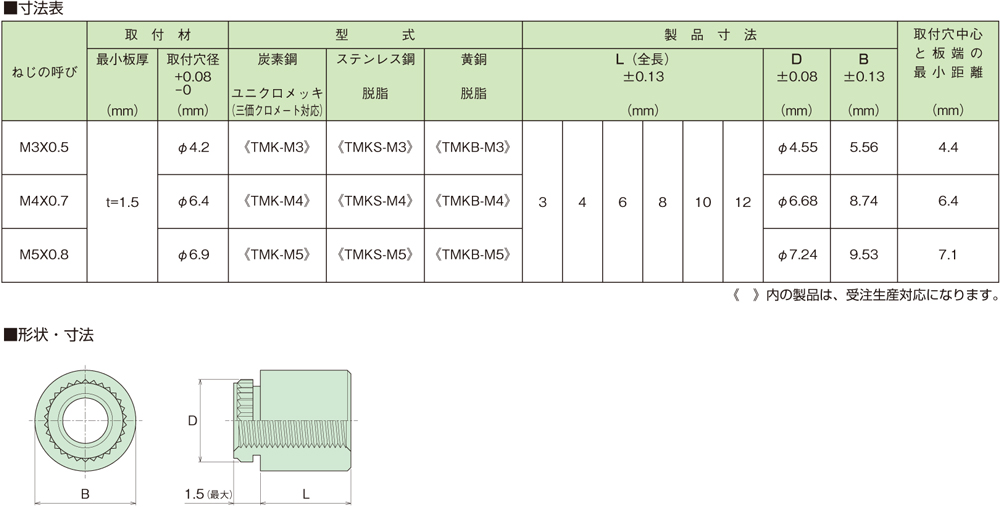

■ クリンチングブローチングスペーサーの仕様

■ 性能基準と取付条件

性能基準→ 取付材の板厚
（ｍｍ）		 プリント基板
ねじの呼び↓ 取付圧入力
（N)		 軸方向保持力
（N)		 回転方向保持力
（N・ｍ)
M3 t=1.5 1960 392 1.37
M4 1960 392 2.94
M5 2940 588 3.92
上記データは参考値であり、強度を保証するものではありません。
