インサートナット熱圧入装置
詳細ページ

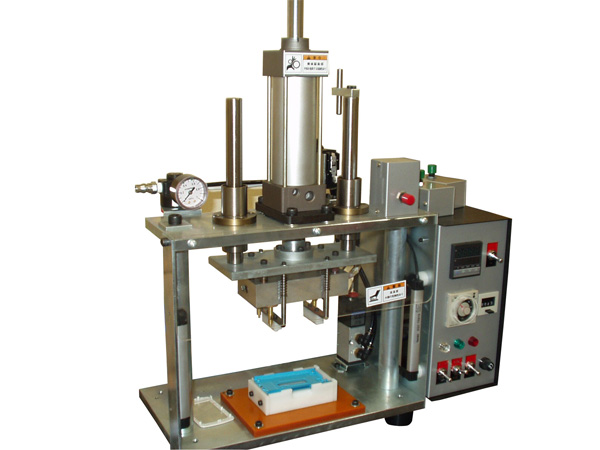

■ 半自動インサートナット熱圧入治具 IM-180型

エアシリンダーを使用した半自動熱圧入機です。
お客様の仕様に合わせた装置の供給が短納期で可能で、複数本のインサートナットを同時圧入できます。
温度調節機、タイマー、バッチカウンター標準装備で、シリンダー降下速度の調整ができ 、きめ細かい圧入条件の設定が可能です。

■ 製品仕様

電源  AC100V 50/60HZ
使用エアー圧  0.5~0.6MPa
寸法  485mm×220mm×670mm
重量  約26kg
温度調節範囲  室温~320℃

■ 特長

・エアシリンダーを使用した半自動熱圧入機です。
・お客様の仕様に合わせた装置の供給が短納期で可能です。
・複数本のインサートナットを同時圧入できます。
・温度調節機、タイマー、バッチカウンター標準装備です。
・シリンダー降下速度の調整ができ 、きめ細かい圧入条件の設定が可能です。
・装置の簡単な改造により、部品等取り付けの熱カシメにもご利用いただけます。

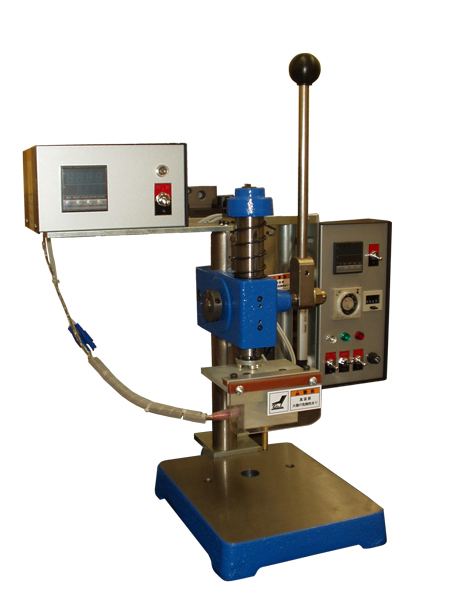

■ 手動インサートナット熱圧入機 HIM-80型

■ 製品仕様

電源  AC100V 50/60HZ
寸法  330mm×370mm×550mm
重量  約12.5kg
温度調節範囲  室温~300℃

■ 特長

・汎用性に優れた手動熱圧入機です。
・簡単な受け治具の製作により、インサートナットの熱圧入が可能です。
 (受け治具はオプション)
・温度調節機を標準装備しており、一目で現在の圧入温度が確認できます。
・ヒーターブロックの交換により複数本のインサートナットを同時圧入できます。
・各サイズに対応できるヒートビットを取り揃えております。

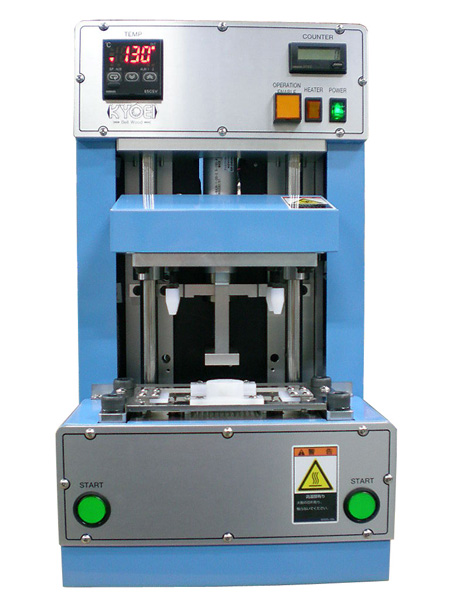

■ 半自動インサートナット熱圧機ロボシリンダー型 SADO- II型

■ 製品仕様

電源  AC100V 50/60HZ
寸法  275mm×265mm×460mm
重量  約20kg
温度調節範囲  室温~380℃

■ 特長

・携帯電話のケース等小型成形品に複数本のインサートナットを圧入するのに最適です。
・インサートナットの圧入速度、下視点位置、温度の微調整が可能で
 よりきめ細かい圧入条件の設定が出来ます。
・成形品の形状に合わせ、冶具を設計製造し納品致します。
・どちらかと言うと大量生産に向いた装置です。

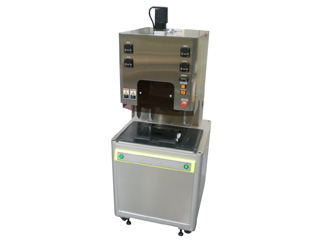

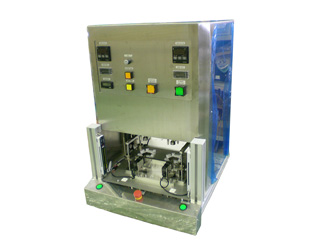

受注生産の圧入機

上記標準圧入機危害にもお客様のさまざまなご要望にお応えする為、受注生産によるインサートナット圧入機も供給しております。
