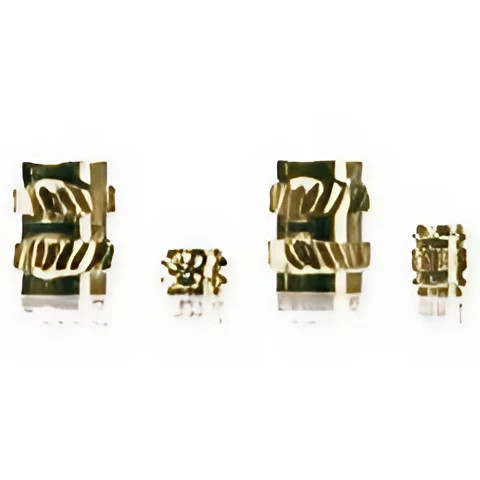

マイクロサート(熱圧入 後埋め用インサートナット)

マイクロサート(熱圧入 後埋め用インサートナット) 外周ローレット形状が正逆反対方向になっており高い引っ張り強度、トルク強度を発揮します。
またインサートが左右対称形状で方向性が無い為、生産性のアップに貢献し、自動機等でも威力を発揮します。
主な圧入方法 熱圧入、超音波圧入、高周波圧入
材質 黄銅(C3604)、アルミ合金(受注生産品)、ステンレス鋼(受注生産品)
樹脂 熱可塑性樹脂用

■ 特長

・インサートに方向性が無く生産性アップ
・ローレット形状が正逆反対方向に切ってあり高強度
・自動送入機、パーツフィーダーでの使用に最適
・ RoHS 指令対策済み

■ 寸法例

寸法図
寸法図
品 番 ね じ A B C 樹脂下穴径(参考値)
MS2.5-M1.6-3.0 M1.6×0.35 2.50 3.00 2.10 φ2.2
MS2.9-M2-2.0 M2×0.4 2.90 2.00 2.40 φ2.6
MS3.5-M2-3.9 M2×0.4 3.50 3.90 3.10 φ3.2
MS4.4-M2.5-5.7 M2.5×0.45 4.40 5.70 3.80 φ4.0
MS4.6-M3-5.7 M3×0.5 4.60 5.70 3.90 φ4.0
MS6.3-M4-8.1 M4×0.7 6.30 8.10 5.54 φ5.6
※標準品  単位mm

■ マイクロサート 参考強度データ

品 番 ABS MCナイロン PP
引抜き(N) トルク
(N-m)
引抜き(N) トルク
(N-m)
引抜き(N) トルク
(N-m)
MS2.5-M1.6-3.0 368 0.56 354 0.58 181 0.55
MS2.9-M2-2.0 261 0.41 289 0.48 151 0.27
MS4.4-M2.5-5.7 1,133 2.48 1,134 1.86 625 1.36
MS4.6-M3-5.7 1,666 2.92 1,424 2.47 995 2.31
MS6.3-M4-8.1 2,399 5.10 3,045 6.00 1,601 4.24
品 番 POM アクリル 塩ビ
引抜き(N) トルク
(N-m)
引抜き(N) トルク
(N-m)
引抜き(N) トルク
(N-m)
MS2.5-M1.6-3.0 344 0.58 427 0.57 359 0.58
MS2.9-M2-2.0 248 0.51 418 0.76 257 0.71
MS4.4-M2.5-5.7 1,255 2.43 1,563 2.98 1,598 2.98
MS4.6-M3-5.7 1,769 2.96 3,155 3.92 1,876 3.09
MS6.3-M4-8.1 3,147 5.42 5,519 6.67 3,282 6.50
※上記データは当社実験値であり、強度を保証するものではありません。
1N≒0.098kgf
1N-m≒9.8kgf-cm

■ 注記

・MS2.5-M1.6-3.0はイラストと形状が異なります。
・ツバ付き形状のインサートもございます。
・環境問題にて鉛レス材料をご希望の場合は弊社までお問い合わせ下さい。
・樹脂下穴径は参考値です。ご使用前事前にテストして下穴径の決定を行って下さい。
・ポリカーボネイト(PC)等残留応力にデリケートな材質に使用する場合は、ローレット形状等を弊社までご相談下さい。
・相手取り付け物のねじ下穴径はインサートガイド径(C寸法)より小さくして下さい。
・インサートをねじで締め付ける時、インサート下穴の底にねじが当たらない様、ねじ長さを選定して下さい。
・本仕様は予告なしに変更する場合があります。
・その他ご不明点等は弊社までお問い合わせ下さい。
